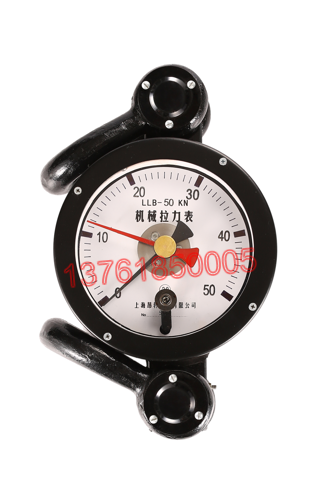

一、10噸機械式拉力計用途
本產品用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、碼頭船舶、汽車運輸、電力線路架設、建筑等行業的牽引力測量。
本產品用在石油、煤田、地質勘探、水產捕撈、起重機械等行業的重力測量。同時還應用于拖拉機、碼頭船舶、汽車運輸、電力線路架設、建筑等行業的牽引力測量。
全國各大油田是我公司的主要用戶。機械式拉力表應用在鉆井作業中,指示鉆桿懸重,防止卡鉆、打鉆事故;應用在井下作業施工中,指示修井作業車絞盤牽引力的大小,防止井管拔脫和井架損壞,起著重要的安全防護作用。
二、結構及工作原理
1、結構分三部分:連接件部分、放大裝置部分、顯示部分。
2、工作原理
當作用力通過連接件作用在變形體上,使之產生彈性變形,在彈性范圍內,變形量與作用力基本成正比,這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大,通過指針在表盤上的指示讀出作用力的值。
三、主要技術參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S
3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%
4、型號、測量范圍、外形尺寸、重量
力表型號 |
測量范圍(kN) |
外形尺寸 |
重量 (Kg) |
||
A |
B(Ф) |
C |
|||
LLB-10kN |
0-10 |
655 |
225 |
120 |
16 |
LLB-30kN |
0-30 |
||||
LLB-50kN |
0-50 |
||||
LLB-80kN |
0-80 |
655 |
225 |
120 |
16.5 |
LLB-100kN LLB-120kN LLB-160KN |
0-100 0-120 0-160 |
700 |
225 |
120 |
20 |
LLB-200kN |
0-200 |
||||
四、油田鉆井、煤田勘探推薦推薦下列型號儀表
井深 |
<1500 |
1500-2500 |
2500-3000 |
3500-4000 |
>4000 |
選型(kN) |
50 |
80 |
120 |
160 |
200 |
注:作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
五、使用方法
1、兩端的拉環通過絞鏈與力源連接(如使用鋼絲繩或其它可自由轉動的聯接件)。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外,在表后應備裝一條保護鋼絲繩。

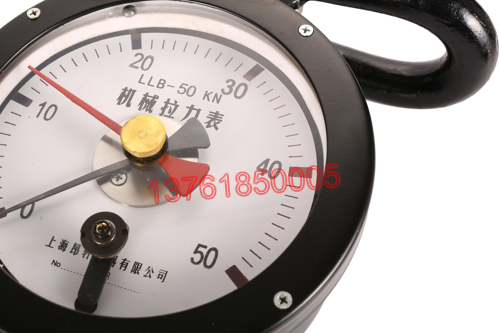

3、調零:在加載之前,使用前應使主動針(黑色指針)對準零位線,調整方法;旋轉位于殼外下側調零旋鈕即可,另外,應使被動針(紅色指針)與主動針重合。調整方法:旋轉位于表玻璃中心的復位旋鈕即可
4、檢查裝卡狀態,確認裝卡牢固后方可加載。
|
六、安裝方式按下圖。
|
七、注意事項?
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。使用拉力計時禁止撞擊或跌落,加卸載荷應平穩緩慢,使用后應放在干燥處防止受潮
4、安全使用拉力表非常重要,如進行維修時應返回我公司。
由于擅自維修產生不良后果,我公司不負責任。
